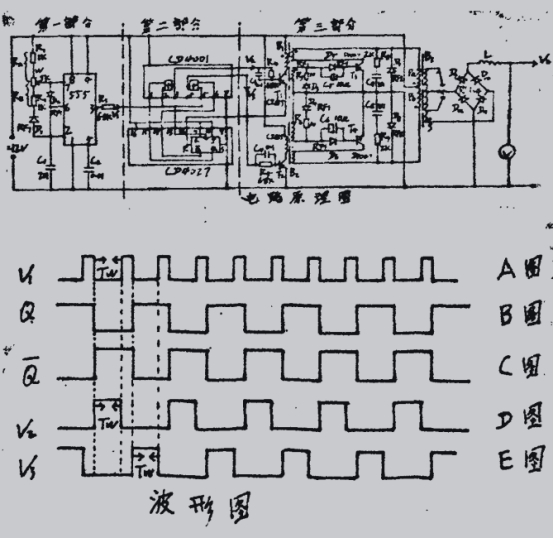

下面這個開關電源，輸人電壓12伏(電瓶)、輸出直流電壓從幾伏至幾百伏連續可調，輸出功率可達幾百瓦，它的效率可達90%以上。整個電路共分三大部分，如電路原理圖所示，各部分功用和原理如下。

第一部分:這部分是用555定時器接成一個多諧振蕩器，發生占空比可調頻率為40千赫茲的超音頻矩形波。充電時刻常數由R、C抉擇，充電時V，輸出高電平。放電時刻常數由C，R抉擇，放電時V輸出低電平，寬度為Tw，輸出脈沖占空比為q=RA/RA+Rb。圖A是V1的輸出波形。

第二部分:這部分是由JK觸發器CD4027(只用一個y和四個輸入或非門CD4001(只用2個)組成。這部分電路完成脈沖信號的邏輯關系。V作為K觸發器的時鐘信號。每當時鐘信號的下降沿到來時，JK觸發器的Q端和Q端電平都將發生反轉，如圖B和圖C。因?yàn)榛蚍情T的2角和5角信號為V，1角信號為Q.6角信號為Q，咱們曉得或非門只要輸人端一起為低電平常．輸出才為高電平。所以3角輸出波形V如圖D.4角輸出波形V，如圖E，它們的脈沖寬度為Tw。

第三部分:這部分是雙驅動變壓器推挽變換器，主變壓器B，原邊繞組接成推挽方式，副邊繞組接滿足波橋式整流方式R8、C7、C8、R9，為阻容緩沖電路，D7、D8為T3、T4關斷時供給溝通通路。T1與T2供給一定的操控電流.操控變壓器B1或B2接成正導游通正反應驅動，這樣有利于T3、T4導通與關斷時下降沿和上升沿陡峭。R5、D3、R6、D4的效果是當T1和T2截止時存儲在線圈中的能量通過D3、D4消耗在電阻凡和R6上，避免發生寄生振蕩使T3與T4關斷時再次導通。

因?yàn)轵?qū)動電路效果，兩上功率開關管T3、T4替換導通，當T3導通時， Vs加到h原邊上，全部帶”．”端為正，這時T4的集電極通過變壓器耦協效果接受2Vs的電壓，副邊繞組S帶“."為正，電流流經D10、D12到負載上。開關管導通期間，原邊電流隨時刻而添加，導通時刻由多諧振蕩器輸出低電平寬度TW抉擇。T3關斷時因?yàn)樵吥芰康拇鎯?chǔ)和漏電感的緣由T3的集電極電壓將升高，通過變壓器Pa，Pb耦合，T4集電極電壓下降，當下降低于0.7伏時，能量恢復二極管D8將導通，把反激能量一部分反應到電源中去，一起還有另一部分能量通過變壓器傳送給輸出電路o。C5-D5，的效果是當脈沖到來時有電流流過C5、D5、T5基極，C5被充電，因?yàn)槎?jí)管的特性C5，被鉗位在0.7伏，當脈沖曩昔后T3發射結有一個0.7伏的負壓，這個負壓榜首能使T3，快速關斷，第二可以確保T3在關斷期間不因?yàn)橛械陀?.7V的噪聲信號而再次導通，第三在T4關斷期間反激電流不會流過T3的bC結，而只能流過D7。使用占空比制將有一個死區時刻，兩個開關管都關斷的穩態階段。在此期間輸出扼流圈L將有一個堅持電流續流回路，兩管關斷一段時刻后，T4將導通，完成一個作業周期輸出電壓由下式抉擇：

因?yàn)榇穗娐纷鳂I(yè)頻率較高、所以主變壓器的死心可以較小，原邊與副邊線圈可以較少。挑選恰當電壓可以直接點亮節日燈，電子日光燈，節能燈等，運用起來很便利。
