本文從開關電源的電磁兼容性系統構成、電磁煩擾的特征、概述電磁兼容、影響開關電源電磁兼容功用的首要因素以及開關電源的電磁兼容規劃分析五個方面，介紹了開關電源電磁兼容的規劃，希望能為有相關需求的人提供一些參閱定見。

現在的電子設備的運用規劃逐步廣泛，開關電源底子與一切電子設備都有必定聯絡，這些電子設備在實踐運轉中會發生頻譜較寬、密度較高的電磁信號，許多嚴峻的環境都要求電子設備具有較強的電磁兼容性，所以設備的電磁兼容性規劃是至關重要的。

一、電磁兼容的系統構成

所謂的電磁兼容性一般是由兩個部分組成，一是電磁敏感性，二是電磁煩擾。電子設備不只需讓設備自身對外構成的噪聲下降，并且能夠阻擋來源于外部的噪聲。電子設備只需滿足這些條件，才能夠在同一時刻運用，彼此之間沒有任何煩擾。電磁敏感性首要是指在呈現電磁打擾的狀況下，系統以及設備等等無法防止功用嬌弱的功用，即抗煩擾功用。電磁煩擾是指電子設備發生的外出噪聲。因而，綜合以上來分析，電磁煩擾與電磁敏感性不只是仇視的，并且是彼此有聯絡的對立統一體。

二、開關電源電磁煩擾的特征

在開關電源功率轉換器中功率半導體器材的開關次數恰當多，在高頻下啊功率開關器材的通電、斷電中往往會發生巨大的電磁煩擾。相對于數字電路而言，其開關器材功率恰當大，可是頻率不能過高，所以開關電源電磁煩擾一般都會呈現出許多特征，首要體現在以下幾點：

1開關電源電磁煩擾煩擾源的方位生死恰當清楚的，詳細集中在二級管以及功率開關器材上。

2由于其是作業在開關狀況的動力轉化設備，其在電流以及電壓方面都有恰當高的改變率，構成很大的煩擾強度。

3一般來說，印刷線路板都選用手工安頓，具有較強的隨意性，這樣就難以提取印刷線路板。

三、概述電磁兼容

國際電工委員會提出電磁兼容的首要界說是：電子設備的首要功用是電磁兼容，在電磁環境下電子設備能夠體現出其功用，一般不會構成無法忍受的煩擾。我國出臺的電磁兼容標準中提出電磁兼容的界說是：在其電磁環境下系統或許設備在實踐作業中不會呈現問題，并且不會對此環境中的其他事物發生無法忍受的電磁打擾功用。這就標明電磁兼容有以下幾個層面的意思：榜首，電子設備應該具有的阻擋電磁煩擾功用；第二，此電子設備引起的電磁煩擾要嚴格控制，不能超過標準的極限，不能夠構成相同電磁環境中其他各項電子設備無法安穩作業；第三，不管什么類型的電子設備，都能夠?qū)ζ潆姶偶嫒菪赃M(jìn)行準確丈量。

電磁兼容性研討的領域一般包含多個部分，首要包含電磁兼容性的測試、電磁煩擾的呈現和傳輸以及電磁兼容的規劃標準等等。[1]其研討目標也有必定的差異，一般有兩種煩擾，分別是天然煩擾源以及人為煩擾源。前者，天然煩擾源首要包含電阻熱噪聲、太陽以及雷電等等。后者，人為煩擾源首要包含手機、電網以及焚燒系統等等。在這個領域我國起步時刻是恰當吃的，可是也合理擬定電磁兼容性的標準，尤其是在電動工具以及無線電等多方面都擬定相應的丈量標準和丈量方法。

四、影響開關電源電磁兼容功用的首要要素

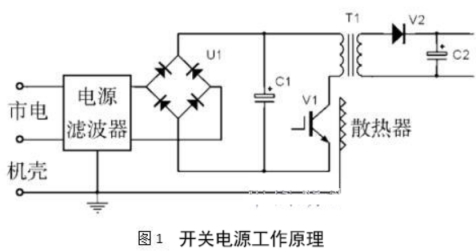

一般，對開關電源電磁兼容功用發生影響的要素詳細表現在以下幾點：榜首，外部噪聲影響開關電源，比方：運用電網傳輸進入開關電源的差模噪聲、共模噪聲煩擾開關電源控制電路等等；第二，開關電源輸進變流回路的非線性構成的電流波形畸變，構成的電流諧波分量污染電網；第三，開關電源的高頻逆變回路呈現的電磁噪聲。開關電源類型多元化，根據電路結構，能夠?qū)⑵鋭澐旨t直流轉換時以及串聯式；根據鼓動辦法，能夠?qū)⑵鋭澐旨t別人鼓動式和自我鼓動式；根據開關管的組合，能夠?qū)⑵鋭澐旨t推挽以及單管等等。可是任何類型的開關電源，都是憑借開關器材關和開的時刻比對傳輸電壓巨細進行控制，廣泛選用的控制辦法包含兩種，一是脈沖寬度調制，二是脈沖頻率調制。[2]由于開關開關電源開關頻率超過幾十甚至幾百千赫，電路的電壓改變率以及電流都說是恰當大的，所以高頻整流器材以及開關器材的電流尖峰構成的諧波、高頻電壓器的電磁輻射構成的煩擾等噪聲都是恰當強的電磁煩擾源。這些電磁煩擾信號跟著開關頻率的進步、輸出功率的加大而明顯加強，會運用電源線和差模與共模的方向向外面?zhèn)鲗?dǎo)，也輻射到鄰近空間，要挾其他電子設備的安全安穩作業。開關電源作業原理簡圖如圖1所示，標明開關電源中電磁噪聲的呈現和耦合途徑。

五、開關電源的電磁兼容規劃分析

一般，束縛開關電源煩擾的辦法有許多方法，比方：接地處理、改仁慈路以及屏蔽處理等等。[3]本文選用改進電路，選用吸收變壓器以束縛散布電容發生的損害，削減高頻噪聲；選用濾波電路等戰略加強電源的抗煩擾性，使開關電源的電磁兼容性得到明顯進步，讓其在相對雜亂的電磁環境中能夠正常作業。

（一）濾波器的規劃

電磁煩擾進入電子設備的首要途徑是電源線，在設備電源線進口方位將電網濾波器安裝上，能夠使電磁煩擾傳達途徑被堵截。[4]此電源選用經過改進的濾波器。相對于常規的濾波器而言，增設瞬態抑制器以及差模扼流圈等等，并且在開關電源進口方位運用磁環將引線端套住，這樣能夠使共模煩擾以及差模煩擾得到抑制。

（二）逆變器的規劃

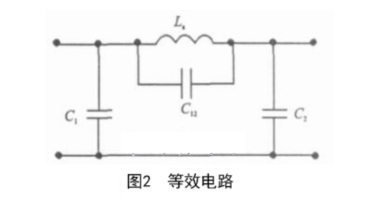

開關電源形成電磁輻射的重要器材是逆變器，在高頻率下逆變器的簡化等效電路如圖2所示。

繞組間的散布電容C1、C2讓變壓器初次級引起耦合，讓初級高頻噪聲耦合轉化到次級；經過散布電容C1、C2讓變壓器主回路與內部中呈現高頻振蕩環流，讓變壓器功率耗費加大，并且呈現高頻電磁輻射。[5]在變壓器實踐規劃過程中，不管是挑選仍是繞制絕緣材料，有必要要盡或許下降每個部分的散布電容，并且經過將屏蔽層添加在初級和次級之間，使C1、C2可下降為0。由于高壓電源變壓器歸于升壓型，與電容C2相比之下，C1電容很少影響電路。為了下降次級散布電容C2的損害性，規劃人員在規劃變壓器次級時，能夠?qū)⑵湟?guī)劃成一種雙繞組，運用吸收變壓器將繞組間散布電容的悉數諧振能量向主電路轉移。[6]此外，由于吸收變壓器的呈現，等同于將電阻散布設置在C2的兩端，下降電流尖峰，電路處在阻尼狀況下，以下降電磁輻射。

結語：

總而言之，開關電源電磁兼容規劃的首要意圖是讓產品在某種電磁環境下安穩作業，換言之，電源產品有必要要滿足有關規定的抗煩擾極限值要求，假設遭到電磁打擾，就會削減其運用功用，甚至影響電源產品的安全性。并且電源產品有必要要滿足有關規定的電磁極限值要求，絕對不能污染電磁環境，以更好地完成電磁兼容。
