在開關電源規劃過程中，溫度過高會影響產品安穩性，溫升試驗是確保電源能夠安全安穩作業的重要因素之一。檢驗方法通常用熱成像儀攝影或熱電偶法，其間成像儀攝影法受被測物體與外表之間的間隔及輻射通道上水汽、煙霧、塵土等介質影響，檢驗精度較低，下面首要介紹熱電偶法。開關電源的熱電偶作業原理是依據seeback效應，倆種不同成分的導體兩頭連接成回路，倆端溫度不同則在回路內產生熱電流的物理現象。該檢驗方法測溫元件直接與被測介質觸摸，直接測得被測物體的溫度，有簡略、可靠、檢驗精度高的利益。熱電偶法需求協作臺式溫度數據采集設備，協作上位機軟件可實時記載溫度曲線。要準備熱電偶線、熱電偶膠和高溫膠紙，高溫膠紙用于固定熱電偶，再運用熱電偶膠將熱電偶固定到要檢驗的部位。

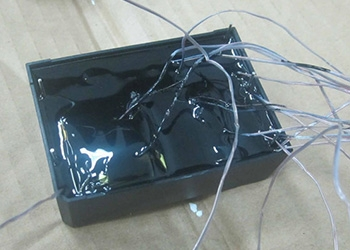

然后要對熱電偶進行編號，以便在儀器上分辨出各自通道對應的溫度，依規范設定好測驗條件，然后在上位機軟件可查看溫度數據曲線。電源模塊多數是灌封類產品，要想測驗內部元器件的溫升，需求在裸板套裝外殼灌封前，將熱電偶布到內部要害元器件外表，再進行灌膠。

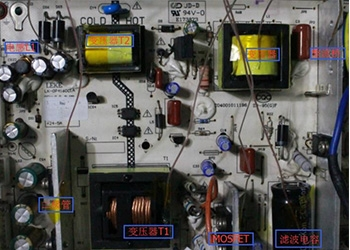

檢驗時熱電偶走線盡量防止被測元器件的散熱，應模仿產品在實際工作的姿勢。開關電源模塊因其原答理產生損耗，畢竟以熱能的方法展現出來。溫升會下降元器件功能并加重損耗，所以對內部元器件進行溫升檢驗，了解要害元件的溫度改變進程，能夠幫助工程師改進產品。
